深入分析以太網的以太網協議和以太網分類中光纖通信發揮關

以太網是世界上用得最多、最為普遍的一種局域網。幾十年來,其速率從10Mb/s逐漸

發展為100Mb/、1000Mb/s甚至10000Mb/s。使用的傳輸介質可以是雙絞線、同軸電纜或

光纖其應用范圍也逐漸地由局域網向城域網或骨干網延伸。

LC萬兆尾纖線, 埋地光纖線, SC常用豬尾纜 ,電信光纖線, 千兆跳線, 藍色光纖線

4芯室外光纜, 架空光纖, 鋼凱光纜,LC/LC光纖跳線, LC /LC光纖法蘭,藍色光纜, fc監控光纖線, ST/ST光纖適配器, 黃色軟光纖

 1.以太網協議

以太網協議是 Xerox公司20世紀70年代發明的一種局域網(LAN)協議,它和光纖分

布數據接口(FDDI)協議、令牌環(Token Passing協議一起構成局域網的協議iEE802.3

是1980年在以太網技術基礎上制定傳統以太網的標準,它采用帶沖突檢測的載波監聽多路

(CSMA/CD)作為媒質訪問協議(MAC),速率為10Mbps,傳輸介質為同軸電纜。傳統

意義上的以太網一詞泛指所有采用(CSMA/CD)協議的局域網。

2.以太網分類

目前以太網主要包括三種類型:速率為10Mpbs,傳輸介質為同軸電纜的標準以太網;速

率為100Mps,傳輸介質為雙絞線的快速以太網;速率為1000Mpbs,傳輸介質為光纖和雙絞

線的千兆以太網;速率為10000Mpbs,傳輸介質為光纖的萬兆以太網。10Mpbs和100Mpbs

以太網采用基帶傳輸和曼徹斯特編碼,1000Mbs以太網采用8B/10B編碼。表9-1是各種

以太網比較。

各種以太網比較

特征速率信號最大

(Mpbs)傳輸方法網徑

傳輸介質拓?fù)浣Y(jié)構備注

分類

以太網

10

500m

10base-510

500m50歐姆粗同軸線總線

 IEEE 10 BASE-210

200m

 10 BASE-T

10

基帶100m非屏蔽雙絞線(UTP)星形

 10 BASE-FL 10

曼徹斯特2km850nm多模光纖

點對點

用于

 LAN

100Bse-t100編碼200mUTP2對

環形

 802. 100 BASE-FX 100

2km850mm多模光纖

10km1300mm單模光纖

點對點

 100 BASE-SX 100

2km850nm多模光纖

100as-1000基帶30mp

環形

eee100base-sx10008b/b550m850nm多模光纖

點對點用于

8023

1000光纖線路550m1300m多模光纖

金雙工和

1000Bse-L1000

速率5km1300m單模光纖

不需要AN

 CSMA/

 TLAEIA 1000 BASE-TX 1000 1.25gbps

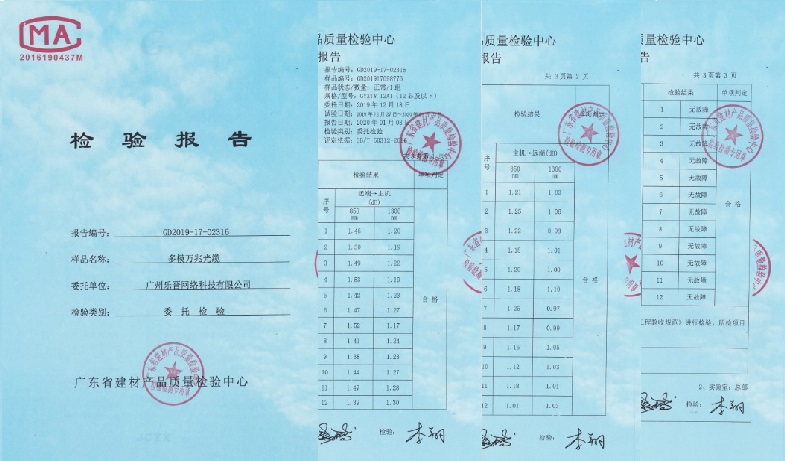

我們的品質證明
